O poço artesiano abastece a casa e o rebanho, e ninguém sabe ao certo quanto o nível desce quando a bomba fica ligada a tarde inteira. Na estação elevatória, a bomba liga e desliga fora de hora porque a boia enroscou de novo. Nos dois casos, a solução costuma ser a mesma: uma sonda de nível hidrostática, um sensor de pressão que desce pelo cabo até o fundo e transforma a coluna de líquido acima dele em um sinal elétrico contínuo.
O que é uma sonda de nível

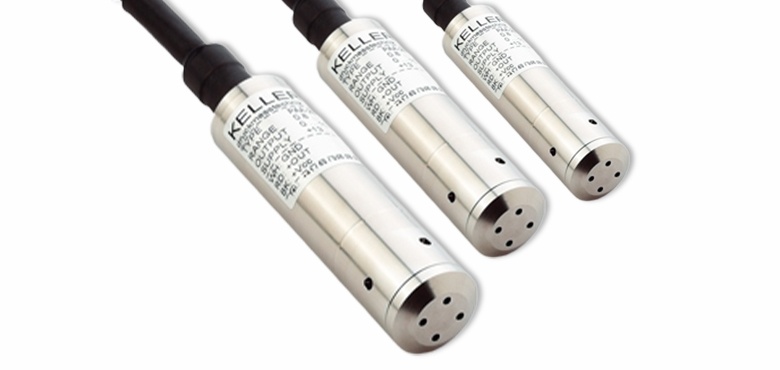

No dia a dia, o termo cobre eletrodos, boias e sensores ultrassônicos. Em instrumentação, quase sempre se refere à sonda submersível (hidrostática): um transmissor de pressão selado, com corpo de aço inox, instalado no fundo do tanque ou do poço e ligado à superfície por um cabo. Ela mede a pressão que a coluna de líquido exerce sobre a membrana do sensor e entrega esse valor como sinal analógico (4…20 mA, 0…10 V) ou digital (RS485).
A diferença para uma boia ou um eletrodo é que a sonda informa o nível de forma contínua, e não apenas "cheio" ou "vazio".
Como funciona: a pressão da coluna de líquido
A pressão no fundo de um líquido em repouso depende só da altura da coluna e da densidade do líquido:
P = ρ × g × h, ou seja, h = P / (ρ × g)
Para água (ρ ≈ 1.000 kg/m³ e g ≈ 9,81 m/s²) sai uma regra prática que vale guardar: 1 bar ≈ 10,2 metros de coluna d'água (mca), ou 1 mbar ≈ 1 cm.
Exemplo: a sonda instalada em um reservatório lê 0,350 bar. O nível acima da membrana é 0,350 × 10,2 ≈ 3,57 m. Some a distância entre a membrana e o fundo e você tem a altura total do líquido.
Dois cuidados decorrem da fórmula:
- Densidade: a sonda mede pressão, não altura. Com um líquido de densidade 1,2 (1.200 kg/m³), 1 bar equivale a cerca de 8,5 m, e não 10,2 m.
- Referência: o nível é medido a partir da membrana, então a posição da sonda precisa ser fixa e conhecida.
A física com mais exemplos e as fontes de erro estão no artigo sobre medição de nível por pressão hidrostática.
Sonda relativa (com tubo de respiro) ou absoluta
A superfície do líquido está sob a pressão atmosférica, que muda com o tempo e com a altitude. Um sensor que mede em relação ao vácuo, no fundo do poço, enxerga a coluna de líquido mais a atmosfera. Há duas formas de resolver isso:
- Sonda relativa (PR): o cabo tem um tubo capilar (respiro) que leva a pressão atmosférica até a parte de trás do sensor. A sonda entrega só a coluna de líquido. É a opção mais simples para a maioria dos poços e reservatórios. Cuidado com a ponta do cabo: em dias quentes e úmidos, com a sonda em água fria, pode condensar umidade no capilar. Se o cabo não termina em local seco e aquecido, a KELLER recomenda um cartucho de sílica gel na extremidade do tubo.
- Sonda absoluta (PAA): o zero é o vácuo e o cabo não precisa de respiro. O nível é calculado pela diferença entre a leitura da sonda e a pressão atmosférica medida por um segundo sensor na superfície. É útil quando um capilar aberto não é viável no trajeto do cabo.
Exemplo: sem compensação, uma variação de 20 mbar na pressão atmosférica apareceria como cerca de 20 cm de "nível" que não existe. Se a diferença entre os tipos de pressão não estiver clara, veja pressão absoluta, manométrica e diferencial.
Outras tecnologias de medição de nível
| Tecnologia | Como mede | Tipo de informação | Limitação principal |
|---|---|---|---|
| Boia / chave de nível | Flutuador aciona um contato | Pontual (liga/desliga) | Só pontos discretos; pode enroscar em efluente |
| Eletrodos condutivos | Corrente entre hastes através do líquido | Pontual | Só líquidos condutivos; sujeitos a incrustação |
| Visor de vidro / régua | Leitura visual | Local, sem sinal | Exige alguém no local para ler |
| Ultrassom / radar | Tempo de ida e volta de um sinal refletido na superfície, sem contato | Contínua | Espuma, vapor, obstáculos e geometria do tanque interferem |
| Células de carga | Pesam o tanque inteiro | Contínua (massa) | Exige tanque apoiado em estrutura própria |
| Sonda hidrostática | Pressão da coluna de líquido | Contínua | Depende da densidade; não mede sólidos |
Sólidos granulados (grãos, pó) não transmitem pressão como um líquido, então a sonda hidrostática não serve para eles. Em tanque pressurizado, ela soma a pressão do gás à coluna, e essa pressão precisa ser medida à parte.
Onde a sonda de nível hidrostática é usada
- Poços artesianos: nível estático, nível dinâmico durante o bombeamento e proteção da bomba contra funcionamento a seco.
- Reservatórios e caixas d'água: volume disponível e comando de bombas por faixa.
- Elevatórias de esgoto: controle de bombeamento em um meio que suja e incrusta.
- Monitoramento ambiental: rios, lagos, piezômetros e águas subterrâneas.
Sondas KELLER: qual atende cada caso
A 36XW, a 26Y, a 36XKY e a 36 Xi W usam sensor piezorresistivo; a Série 46X usa célula cerâmica capacitiva. Dados dos datasheets da KELLER:
| Série | Destaques do datasheet | Aplicação típica |
|---|---|---|
| Série 36XW | Ø 22 mm; faixas padrão de 1, 3, 10 e 30 bar; ±0,1 %FS na saída RS485 e ±0,15 %FS em 4…20 mA ou 0…10 V (0…50 °C); versões relativa (cabo com capilar) e absoluta; inox 316L; IP68 | Poços e reservatórios que pedem alta precisão |
| Série 26Y | 200 mbar a 10 bar (2 a 100 m de coluna d'água); margem de erro total de até ±0,5 %FS nas faixas de 2 a 10 bar (0…50 °C), maior nas faixas baixas; 4…20 mA ou 0…10 V | Nível de água quando o custo pesa |
| Série 36XS | Diâmetro de apenas Ø 16 mm; versões relativa e absoluta; filtro ajustável | Tubos e poços de observação estreitos |
| Série 36XKY | Diafragma em Kynar®, não incrustante; cabo revestido em Hytrel® com capilar; proteção opcional contra descargas atmosféricas | Elevatórias de esgoto |
| Série 46X | Célula cerâmica capacitiva; faixas de 30, 100 e 300 mbar | Colunas baixas, de centímetros a cerca de 3 m |
| Série 36 Xi W (CTD) | Pressão, temperatura e condutividade; RS485/Modbus RTU e SDI-12; pressão com precisão de ±0,02 %FS (margem total de erro ±0,1 %FS, 0…50 °C) | Monitoramento ambiental e de águas subterrâneas |
Na prática, uma 36XW de 1 bar cobre cerca de 10,2 m de água. Na saída RS485, ±0,1 %FS equivale a ±1 mbar, cerca de ±1 cm de nível; nas saídas analógicas (±0,15 %FS), cerca de ±1,5 cm. A saída analógica pode ser reprogramada para uma faixa intermediária com o software da KELLER e um conversor RS485.
Como especificar uma sonda de nível
- Faixa: pegue a maior coluna possível acima da sonda e converta para bar (h ÷ 10,2 para água). Exemplo: poço com até 25 m de coluna sobre a sonda → 25 ÷ 10,2 ≈ 2,45 bar → faixa de 3 bar. Faixa muito maior que o necessário piora a precisão em centímetros, porque o erro é proporcional ao fundo de escala.
- Líquido: densidade, agressividade e presença de sólidos definem os materiais (316L e Viton® na 36XW; Kynar® na 36XKY para esgoto).
- Referência: relativa com capilar (mais simples) ou absoluta com um sensor barométrico na superfície.
- Sinal: 4…20 mA a 2 fios para CLP e cabos longos; 0…10 V quando o sistema pede tensão; RS485 para leitura digital, vários transmissores no mesmo barramento e reprogramação.
- Cabo e instalação: comprimento até um ponto seco e abrigado; sonda em posição fixa e, em poços, longe da sucção da bomba, onde a turbulência distorce a leitura.
Precisa do histórico de nível sem CLP? Um data logger submersível mede e grava sozinho, alimentado por pilha.
Vai medir nível em poço, reservatório ou elevatória? Compare a Série 36XW com as demais sondas de nível KELLER ou fale com a equipe técnica da Kelltech, distribuidora oficial da KELLER no Brasil, informando a profundidade, o líquido e o sinal de que você precisa.
